Trik optic ps2 slim tidak mudah meleleh

Trik ini digunakan hanya pada PS Slim khusunya seri SCPH - 7XXXX. Menurut pengalaman, optik pada PS2 Slim tidak bisa bertahan untuk bermain lama. Kalau kita bermain terlalu lama maka apa yang terjadi? bisa-bisa optiknya akan meleleh.

Di sini saya akan memberikan sebuah trik untuk mencegah optik supaya tidak meleleh. Ikuti saja panduannya.


TUJUAN:
Mengurangi beban listrik pada spul optic ps2slim sehingga tidak menyebabkan optik leleh, atau hancur, sehingga optic ps2slim lebih awet dalam pemakainnya, lebih effektip di gunakan pada ps2slim versi diatas 70000X sebab versi 70000X masih bisa dipasang hdd.

PERSIAPAN:
1. Siapkan Regulator 7806CV.
2. Siapkan Dioda 1N4148.
3. Siapkan Fuse 1 AMPHERE.
4. Siapkan plat tembaga sebagai pelindung RS2004FS.
5. Siapkan Pasta Thermal Grease.
6. Kemudian Siapkan Peralatan tambahan, seperti gambar dibawah ini.






MARI KITA MULAI PENGERJAANNYA:

1. Buka COVER depannya dari PS2 Slim.





2. Buka juga COVER belakangnya.

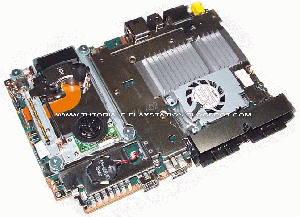

3. Buka besi pelindung atas dan bawahnya.




4. Cari posisi VIN, 8,6volt dan Ground. (lihat gbr dibawah ini).

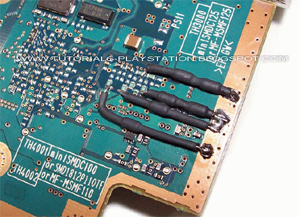

5. Pastikan pula posisi VIN, 8,6volt dan Ground dibawah board (lihat gbr dibawah ini).







6. Sekarang perhatikan kaki 1,2 dan 3, pada REGULATOR 7806CV.

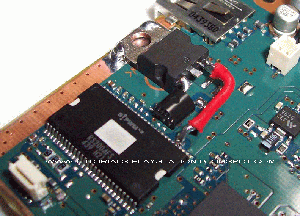

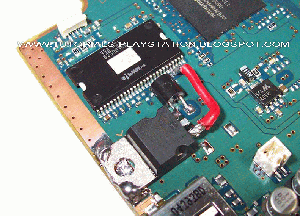

7. Sambungkan kaki nomor 3 ke titik VIN. pada ICRS2004FS memakai kabel, sambungkan juga kaki nomor 1 dititik 8,6 volt menggunakan FUSE 1amphere, solderkan dudukan kepala REGULATOR ke ground board ps2.












8. Sambungkan dioda 1N4148 ke kaki kaki ic seperti di blockdiagram dibawah ini.

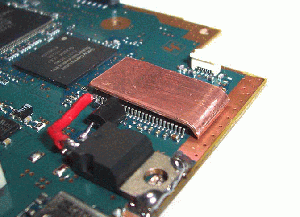

9. Gunakan pelindung ic RS2004FS, dengan menggunakan plat tembaga.









10. Setelah semuanya selesai, pasang kembali cover ps2 slimnya, dan sekarang ps2 slim anda tidak akan mudah leleh optiknya, berapa lamapun anda bermain. thanks.


selamat mencoba.
